Yazan : Şadi Evren ŞEKER

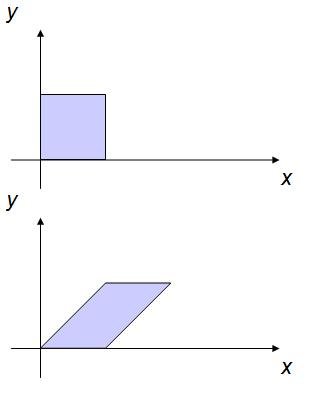

Bilgisayar grafiklerinde bir şeklin herhangi bir eksende eğilmesine verilen işlemdir. Temel şekil değiştirme (Transformation) işlemlerinden birisidir. Aşağıdaki temsili şekilde gösterilmiştir:
Yukarıdaki ilk şekilde olan kare, ikinci şekilde gösterildği üzere eğilmiştir. Eğme işlemini aşağıdaki dönüşüm matrisi (transformation matrix) ile yapabiliriz.
Yukarıdaki bu dönüşüm matrisini (x,y) kartezyen koordinatlarına sahip temsili bir noktaya uygulayacak olursak
P’ = T x P
şeklinde çarpma işlemi ile dönüştürmek için iki matrisi çarparız ve sonuçta:
x = x + y shx
y = y
sonucuna ulaşırız. Burada görüldüğü üzere şekli oluşturan noktaların x değerlerinde y değerine bağlı bir ilave değer oluşmaktadır. Noktanın y değeri ne kadar büyükse ilave bu değer de o kadar artmaktadır. Sonuçta x değeri y değerinin shx kadar çarpımı kadar kaymakta ve şekilde eğilmektedir.
147 views
Merhaba burada shx sembolünü shearing coefficient anlamında kullanıyorsunuz herhalde. Literatürde de böyle mi? shx sinüs hiperbolikle karıştırılabilecek bir sembol. Onun için soruyorum.
Selamlar.
Evet sizin diğer yazıda da (Ölçeklendirme (Scaling)) belirttiğiniz gibi shx ile kastedilen x değerine gelen çarpan olarak kabul edilmiştir. Sinüs hiperbolik fonksiyonu değildir.
